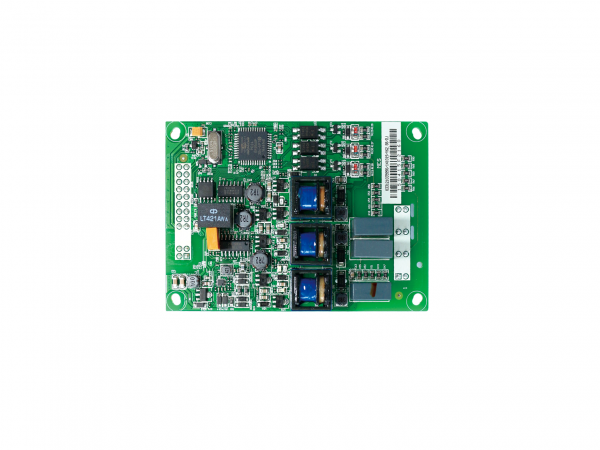

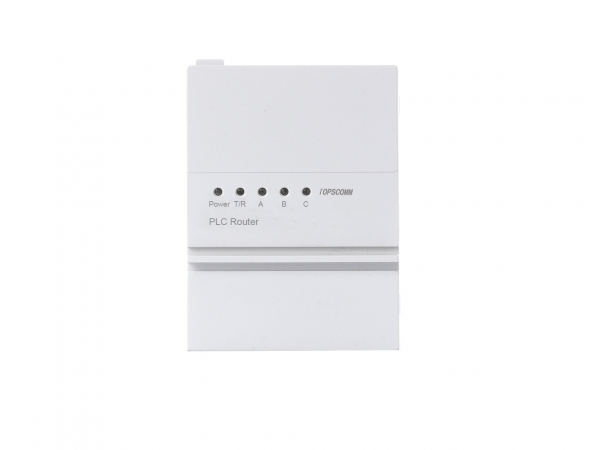

Модуль связи маршрутизатора PLC

Коммуникационный модуль маршрутизатора PLC оснащен новейшей технологией связи по линиям электропередачи Speedsmartcomm, широко используется в интеллектуальных коммуникационных терминалах Speedsmartcomm и терминалах сбора данных об энергии.
  • Пункт нет.:

    PLC Router Module
  • Заказа(Moq):

    1
Описание Продуктов

Основные технические параметры


Скорость последовательного порта 9600 бит/с,115200бит/с
Скорость связи оператора 50 бит/с, 100 бит/с, 600 бит/с, 1200 б/с
Частота 45Гц~54Гц, 56Гц~64Гц
Рабочее напряжение Сильный электрический интерфейс: три фазы, четыре провода, Un=220 В переменного тока
Источник питания обратной цепи фидера: +12 В округ Колумбия
Рабочее напряжение: +5 В постоянного тока, +3,3 В постоянного тока
Рабочее напряжение диапазон
Сильный электрический интерфейс: три фазы, четыре провода, 0,8Un~1,2Un
Источник питания цепи обратного тока: Udc=6,5В~24В
Рабочее напряжение: Uпост=5В±0,25В, +3,3В ±0,3 В
Рабочая температура -40℃~﹢85℃
Относительная влажность ≤95%
Потребляемая мощность
На связи <1,4 Вт (полная нагрузка на обратную цепь фидера, напряжение 10,5 В)
Дальность связи Вся трансформаторная зона
Максимальный уровень реле 15


Основные характеристики

  • Адрес главного узла маршрутизатора устанавливается в соответствии с адресом терминала концентратора данных.
  • Маршрутизатор способен считывать показания счетчиков посредством быстрого сетевого взаимодействия, регистрации, попыток, прослушивания узлов, выбора скорости передачи данных, технологий автоматической ретрансляции или других технологий без вмешательства концентратора данных.
  • Соответствует нескольким протоколам связи, таким как IEC 61334, DLMS/COSEM, Q/GDW376.2-2009, Q/GDW1376.2-2013.
  • Автоматический выбор скорости связи, позволяющий достичь хорошего баланса между скоростью считывания показаний счетчика и преодолением сложных условий связи.
  • Соответствует трехфазному режиму работы при переходе через ноль, эффективно защищает устройства, такие как устройство защиты от утечки, от сбоев, повышает скорость считывания показаний счетчиков в зоне трансформатора.
  • Со строгим контролем временной последовательности трехфазной передачи.
  • Оснащен высокоинтегрированным процессором и памятью, что повышает надежность, а также снижает стоимость.
